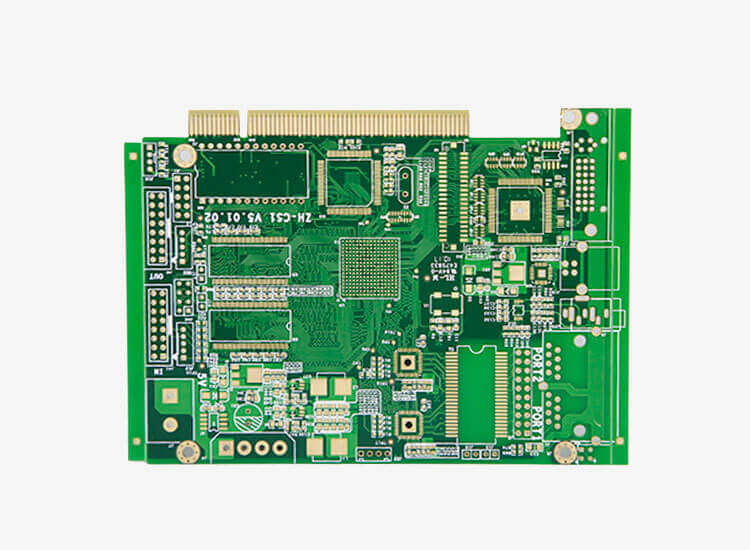

pcb雙層板布局是設計中很重要的內容，如果設計不當，直接會影響板子的性能，嚴重的有可能導致出現質量事故，那么在設計pcb雙層板布局過程中需要注意的重點有哪些：

　　1、按電氣性能合理分區，分為數字電路區(即怕干擾、又產生干擾)、模擬電路區(怕干擾)、功率驅動區(干擾源)。

　　2、同一功能的電路，應盡量靠近放置，并保證各元器件連線最為簡潔;同時，使各功能塊間的連線最簡潔。

　　3、質量大的元器件應考慮安裝位置和安裝強度;發熱元件應與溫度敏感元件分開放置。

　　4、I/O驅動器件盡量靠近印刷板的邊，靠近引出接插件。　　

　　5、時鐘產生器盡量靠近用到該時鐘的器件。

　　6、每個集成電路的電源輸入腳和地之間，加一個去耦電容;電路板空間較密時，幾個集成電路周圍加一個鉭電容。

　　7、繼電器線圈處加放電二極管。

　　8、布局要求均衡，疏密有序，不能頭重腳輕或一頭沉。

　　9、放置元器件時，一定要考慮元器件的實際尺寸大小、相對位置，在保證電路板電氣性能和生產安裝可行性和便利性同時，使之整齊美觀。
