Tags:無鉛噴錫電路板?,無鉛噴錫PCB板,無鉛噴錫線路板

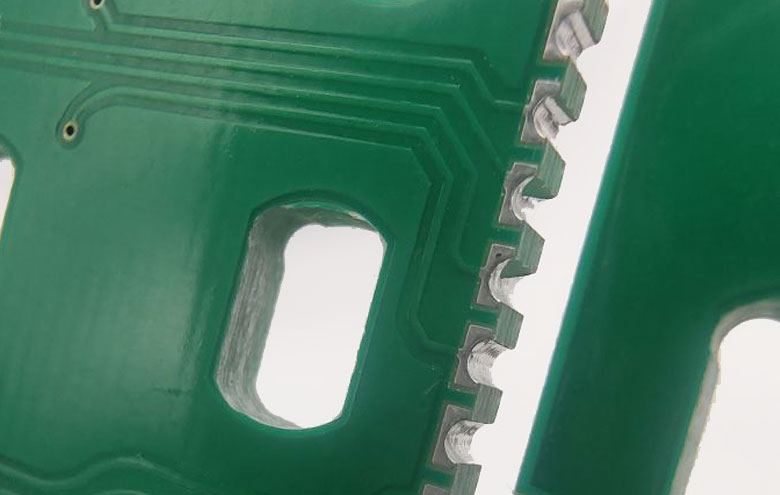

{無鉛噴錫電路板-產品圖1}

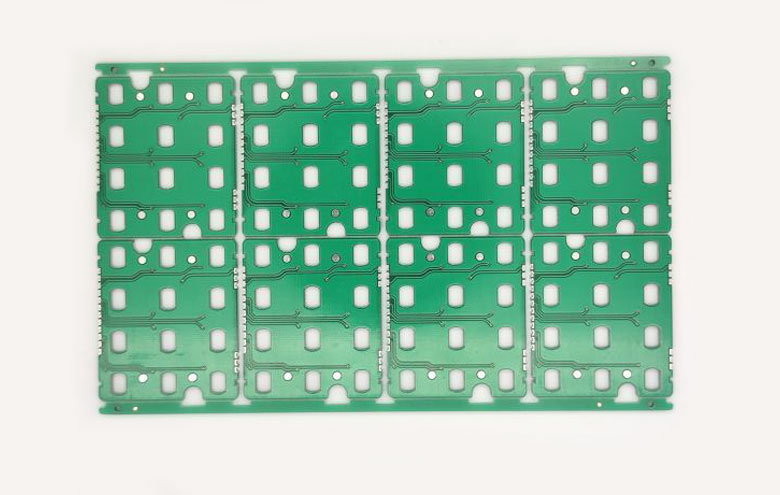

{無鉛噴錫線路板-產品圖2}

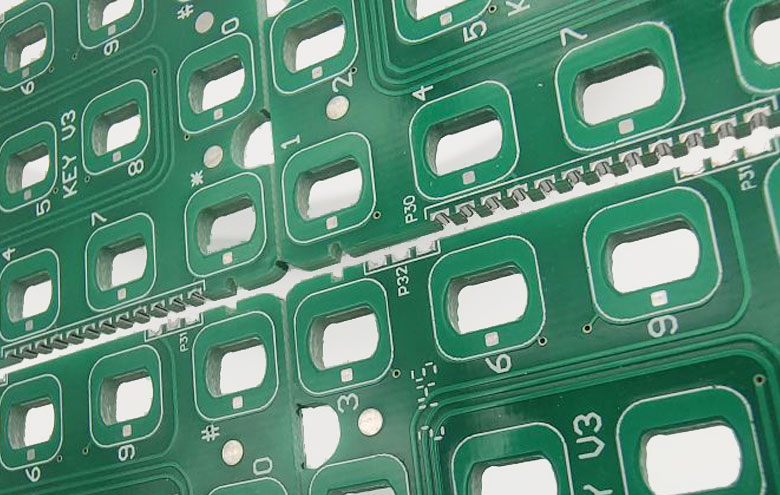

{無鉛噴錫pcb-細節圖1}
無鉛噴錫電路板也印制PCB最常見的一種表面處理工藝,噴錫也叫熱風整平(HASL)早期是高頻板最常用的一種表面處理方式,隨著PCB行業的發展,噴錫工藝也非常成熟,成本比較低,噴錫又分有鉛噴錫和無鉛噴錫兩種,可以理解為有鉛為不環保無鉛為環保工藝,隨著人們環保意識越來越強,各行業產品也在慢慢進入正規化,行業內噴錫厚度的標準是20uM。
